28 verdiepingen zonder ontspanningsleiding Woontoren DS 90 in Wenen (AT)
De markante woontoren DS 90 met 262 appartementen en 120 sociale appartementen maakt deel uit van de nieuwe stadswijk Nordwestbahnhof in Wenen.
De S+B Group leidt het project en realiseert een prestigieus gebouw voor de nieuwe eigenaar Greystar. Het volledige gebouw wordt als laagenergiebouw uitgevoerd, met verwarming en koeling via thermisch actieve vloeren. Op het dak zorgen zonnepanelen voor een deel van de benodigde elektriciteit.
Dit project markeert het eerste gebruik van het hoogwaardig geluidsreducerende Geberit Silent-Pro SuperTube afvoersysteem, dat geen omloopleidingen nodig heeft.
Project overzicht
Het gebouw met 382 appartementen op 28 verdiepingen stelt hoge eisen aan het afvoersysteem.
Dankzij de SuperTube technologie kon het afvoersysteem ruimtebesparend worden geplaatst. De hoogwaardig geluidsreducerende leidingen zorgen voor een rustig woongemak.
Er is slechts één afvoerleiding per kanaal nodig, die alle badkamers en toiletten afvoert die erop zijn aangesloten. De secundaire ontspanningsleiding is niet nodig.

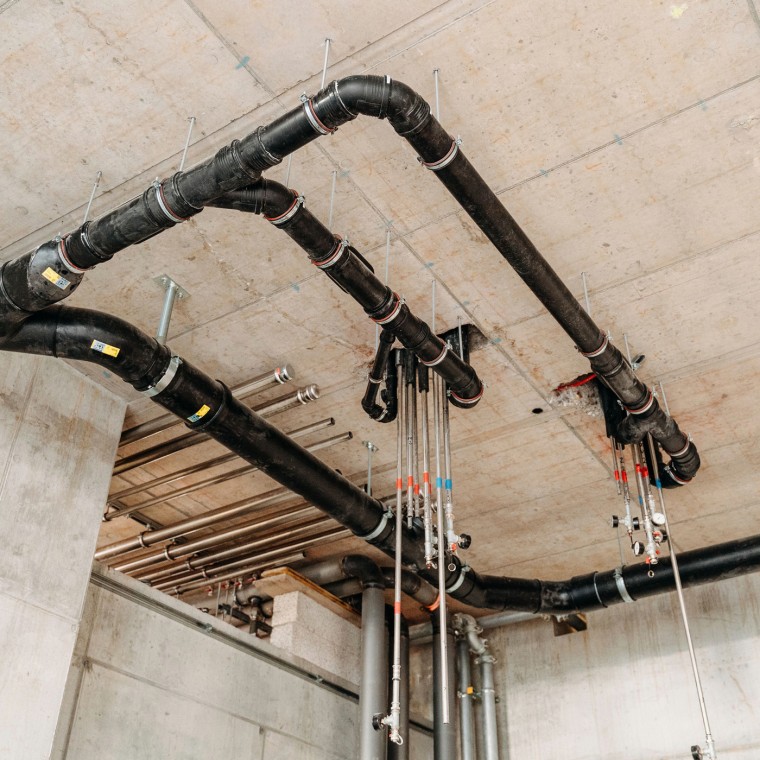

1,5 meter minder ruimtehoogte in het gebied van de verzamelbuizen met aansluiting op de riolering in het toegangsgebied.
Testimonial van een klant
“Bij een conventioneel afvoersysteem zou in de entree tot 1,5 meter plafondhoogte verloren zijn gegaan door het benodigde afschot van de afvoerleiding. Dankzij Geberit Silent-Pro SuperTube kan deze leiding nu horizontaal tot zes meter lopen en is pas daarna een afschot nodig.”
Andreas Keck, S+B Group projectleider
Heeft u een vergelijkbaar project? Wij vinden de juiste oplossing voor u.
De uitdaging Afvoer van een woontoren

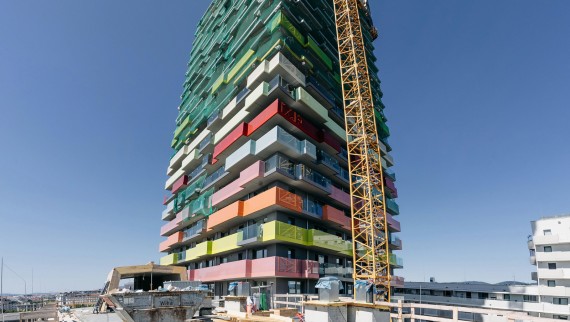

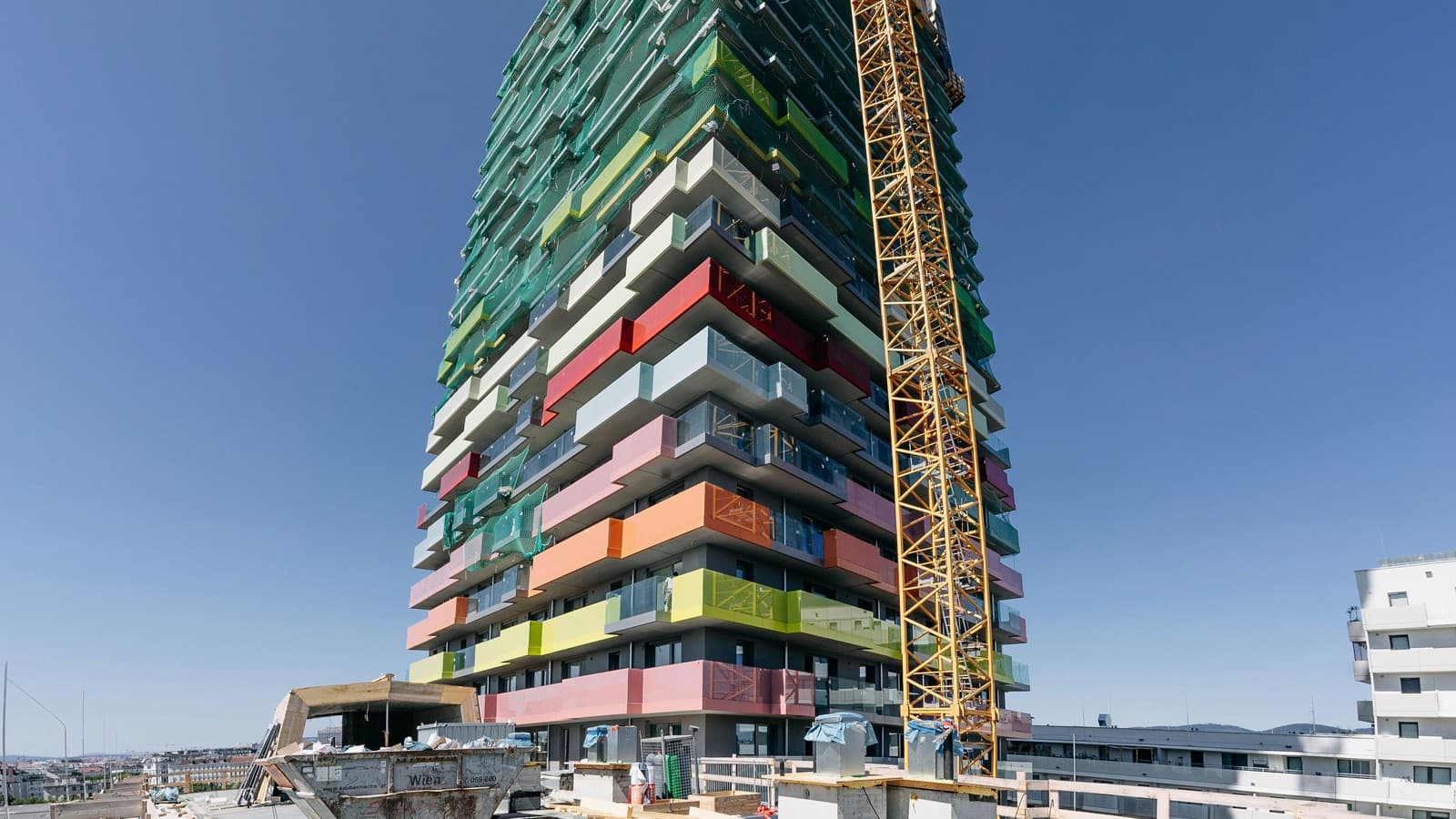

Het kleurrijke gebouw DS 90 in het hart van Wenen telt 382 appartementen.
Door het aantal verdiepingen en de hoogte stelde de afvoer van het gebouw zeer hoge eisen aan de afwateringstechniek:
- Hoge afvoercapaciteitnodig door de vele badkamers en toiletten

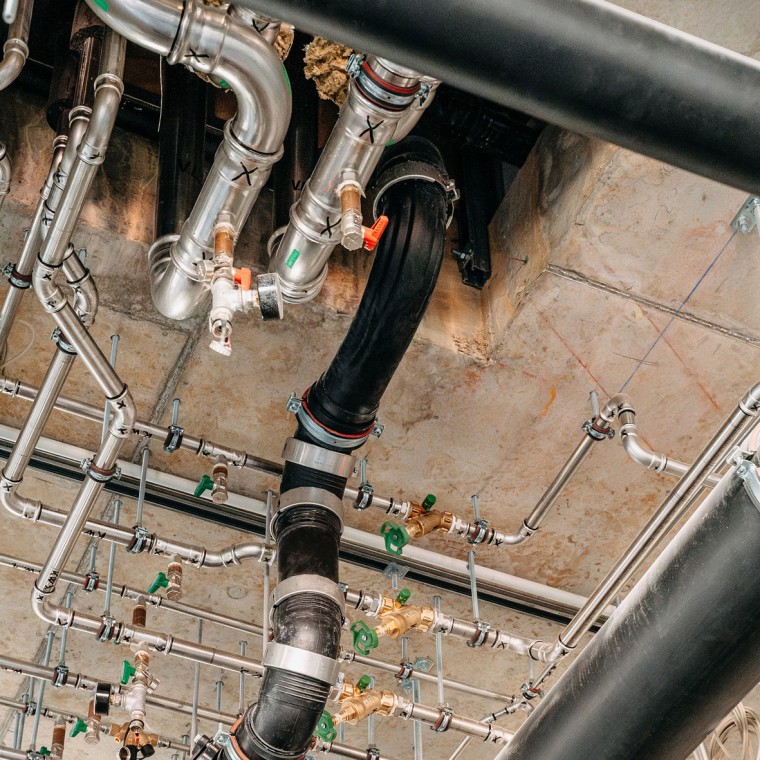

- Extra omloopleidingen vereist vanwege verboden aansluitzones bij richtingveranderingen
- Afschot noodzakelijk voor de verzamelleidingen
Met een conventioneel afvoersysteem zou de realisatie van deze eisen vrijwel onmogelijk zijn geweest.
De Geberit oplossing Geberit Silent-Pro SuperTube
Samen met aannemer ESW Gebäudetechnik koos de S+B Group voor het nieuwe Geberit Silent-Pro SuperTube afvoersysteem. Dit systeem biedt onverslaanbare voordelen, vooral in hoogbouwprojecten:

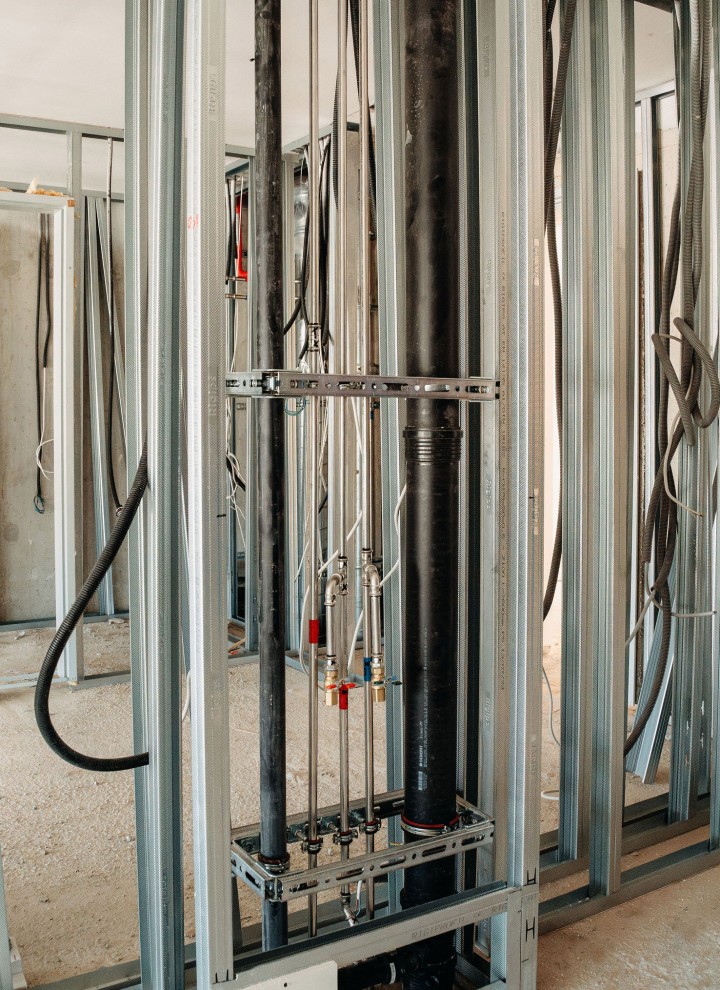

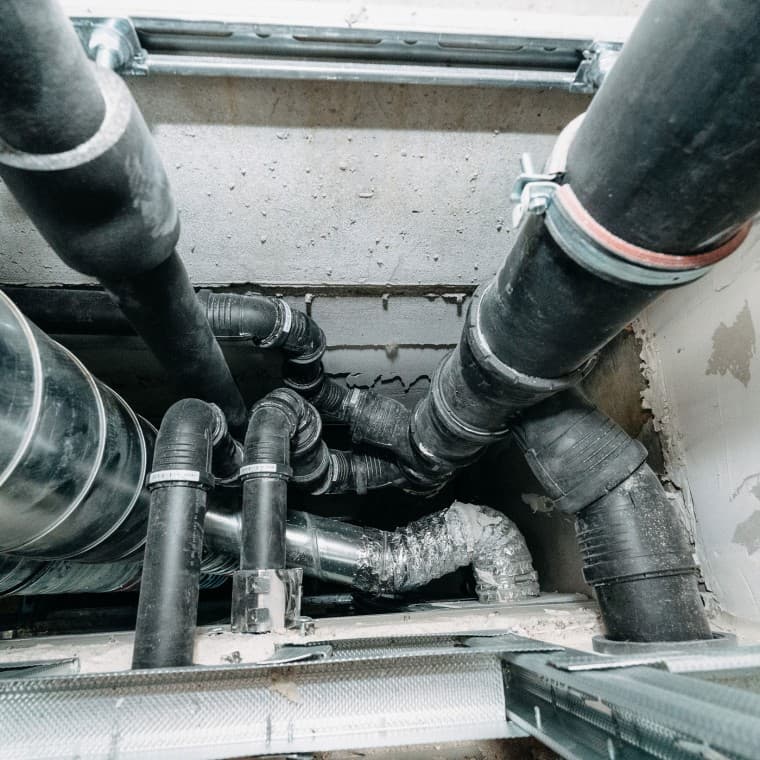

- Slechts één standleiding per schacht, zonder parallelle beluchtingsleiding
- Geen omloopleiding nodig in het gebied van de aansluitvrije zones
- Horizontale leidingen tot 6 meter zonder afschot, waardoor 1,5 meter extra plafondhoogte beschikbaar in het gebied van de verzamelleidingen.
- Het ontwerp van het afvoersysteem is eenvoudiger geworden.
- Gemakkelijk te installeren
Daarnaast is Geberit Silent-Pro SuperTube sterk geluidsreducerend en voldoet het aan de geldende normen voor geluidsbescherming.
Feiten & cijfers over het project
Geberit know-how
Geberit products used
- Geberit Silent-Pro SuperTube
